一、概述
1、項目名稱：北京日光溫室項目
2、溫室面積：溫室長度80米，凈寬度8米，使用面積640平米，操作間60平米，溫室后墻高 2.8 m，脊高 3.6 米
4、溫室簡述：拱型節能溫室結構，室內無立柱。主體骨架采用“幾”字鋼組裝式構架，可以很好的解決部分溫室結露問題，覆蓋材料選用0.15mmPEP無滴膜
5、溫室走向：溫室長度方向為屋脊走向，即東西向。
6、溫室配置要求：該溫室設計配置“幾”字型防結露骨架、側開窗系統、頂部開窗、保溫被電動卷放系統、內遮陽系統、圓翼型散熱器采暖系統、保溫后坡、配電及照明系統。
設計宗旨和依據：
①溫室設計充分考慮到北京當?shù)氐牡乩砦恢?、氣候特征?br />
②溫室的設計和配套系統的選擇充分考慮用戶的需求和溫室內作物本身生長的需要，以提供作物生長最適宜的環境因素（溫度、光照、濕度、氣體濃度等）。
③溫室的設計充分考慮設備的先進性、可靠性、適用性，溫室的綜合性能居國內同類產品的領先水平。
④溫室的設計充分考慮到溫室在運行過程中的供暖、供電、供水等各方面能耗，在保證溫室正常運行的情況下，有效的保證了溫室能耗降到最低水平。
二、溫室主體部分

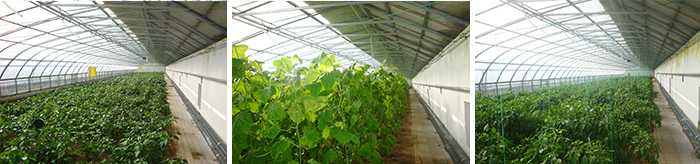

1、主體結構：采用新型節能溫室結構，圓弧型采光面(參考附圖)；
2、性能指標：
? 抗風載：0.45KN/m2
? 抗雪載：0.30KN/m2
? 抗震等級：設防烈度8度
? 作物吊重：15kg/m2
? 配電參數：220V /380V，50Hz，
3、土建基礎設計資料：
? 最冷月平均溫度： -13.9 oC
? 最熱月平均溫度： 28.2 oC
? 極端最高溫度： 40.6 oC
? 極端最低溫度： -27.4 oC
? 室外采暖設計溫度： -12.0 oC
? 室外通風設計溫度： 30 oC
? 標準凍土深度： 0.80m
4、主體骨架：溫室骨架形狀及材料規格均經過嚴格周密的計算設計，確保符合建筑標準和耐久要求。結構計算以確保結構的可靠性，各種型材的壁厚除考慮強度滿足外還充分考慮了各種銹蝕、腐蝕的作用。經驗證，結構的穩定性及強度都達到標準。鋼材質量符合GB700—88相關標準，主體拱桿采用70型“幾”字鋼（外形美觀現代、安裝方便、整體白料加工在高潮濕環境下不易銹蝕、防結露性能卓越、造價適中，）。骨架全部采用定型模具生產、連接均采用鍍鋅螺栓和自攻螺絲連接，無焊點。
5、基礎及地面：日光溫室四周均為條形基礎，開槽深度為凍土層以下，東、西、北三面墻體做法按業主提供方案建設即可；操作間一側應砌筑樓梯，便于屋頂檢修。北墻每隔3m設一通風洞，每套尺寸350mm×350mm，便于夏季通風。地面根據實際種植需要進行硬化或做其它處理。

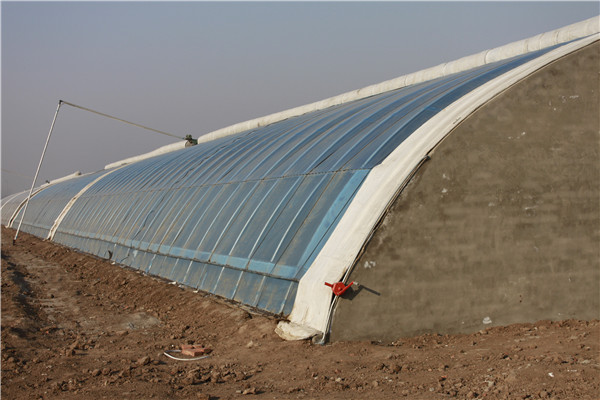

6、覆蓋材料：日光溫室的覆蓋材料主要分為兩部分，一部分為前坡采光面覆蓋材料，另一部分為后坡保溫覆蓋材料。
本次設計，溫室南坡采光面采用雙層中空8mm陽光板，后坡面采用復合10cm承重保溫板（中間夾100mm厚高溶質聚苯泡沫板），3cm整體混凝土后坡+SBS防水處理，保溫性能卓越，相比其它材料可節能10%以上，并可提高整個溫室抗風及防滲漏能力。
三、自然通風系統
1、自然通風系統：自然通風系統主要用與春秋季節的通風換氣，通過風壓和熱壓原理來實現，主要用于溫室的通風降溫和補充室內二氧化碳濃度。由于溫室內空氣向上聚集的特點，在溫室頂部設置通風窗效果最好，本次設計設置的兩種方式的自然通風系統來滿足日光溫室的通風需要。所有開窗位置均設防蟲網。
2、溫室頂部鋁合金電動齒輪齒條開窗（美觀、操作方便、密封嚴實、不易漏水），春秋季節打開通風，冬季密封保溫；
北墻每隔3米設置350mm×350mm通風洞（可以根據情況適當放大）。
四、強制通風降溫系統
該系統主要用于盛夏季節室外溫度達30oC以上時，自然通風不能滿足降溫需求時的降溫方式，該種通風降溫方式是目前大型連棟溫室和大型畜禽舍夏季主要采用的降溫方式，我們通過適當調整，將該系統用到日光溫室中，實際使用效果非常好。
2溫室東西墻設置9FJ-1250型大流量軸流風機，東西各設2臺，共4臺。此風機為中國農業大學推出的國內最早的此類風機產品，已近二十年歷史。0帕下風機流量43900m3/h，外型尺寸1400mm×1400mm×455mm，電機功1.1KW/臺。
水循環系統：
◆ 系統配備1臺水泵（1.1KW/臺,8m3/臺供水量,35m楊程）。
◆ 系統配備1套水循環系統，含上、回水系統及循環水限位閥。
◆ 溫室設濕簾循環水水池，并配置池蓋

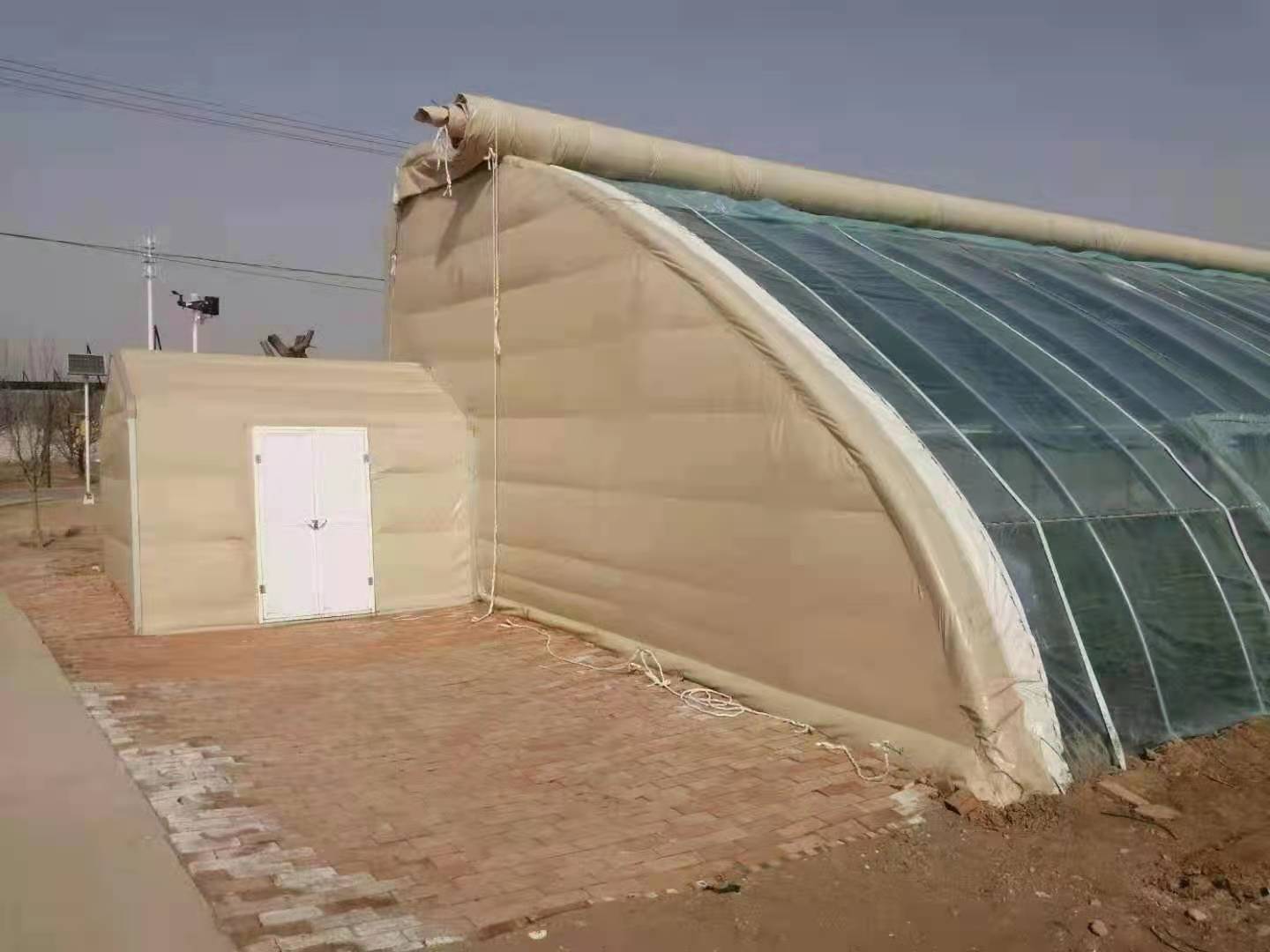

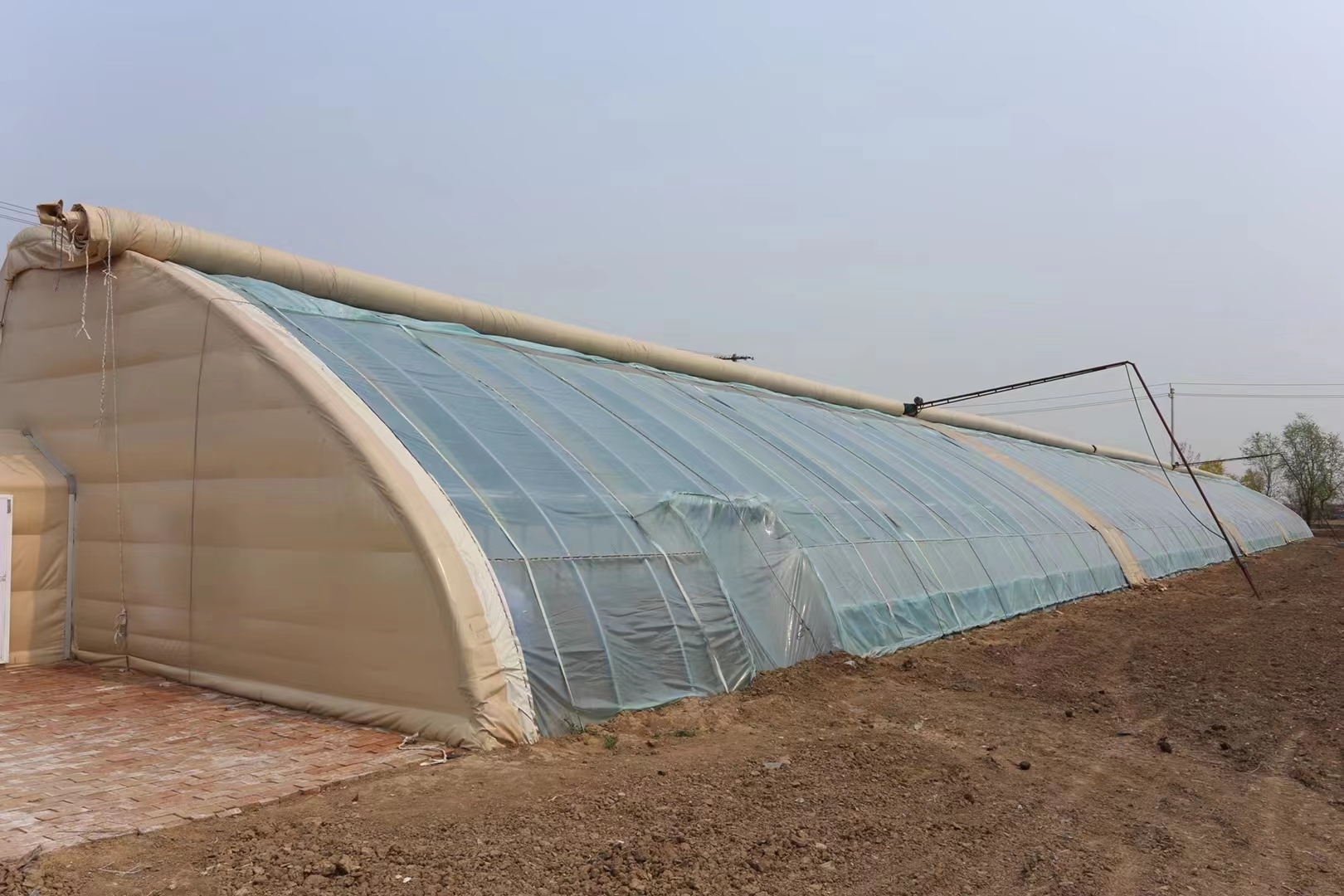

五、電動保溫卷簾系統
溫室配置一套冬季用電動保溫卷被系統。與傳統草簾相比，具有保溫性能好、卷放輕便、節省人工、延長薄膜壽命等優點。保溫被是該系統中關鍵部分，其質量對溫度冬季保溫性能產生直接影響，針對該溫室我公司設計選用復合保溫被產品，面料為高度滌綸牛津紡（150D*94）經高度PU涂層防水處理，具有強度高、不易老化、柔韌度好等特點。芯料為毛混針刺氈，進行雙掛面處理，每平米克重1000克以上?？估芰?qiáng)，不易斷裂；使用期5年以上；電機為三相380伏，370瓦無軌道、伸縮擺桿式結構、一體化減速機、有自動過載保護；卷被軸2寸熱浸鍍鋅管。
此保溫被最大特點：一次性內縫合，外層無縫合線，很好的解決了日光溫室保溫被縫合處滲水及縫合處容易脫線等老大難問題。

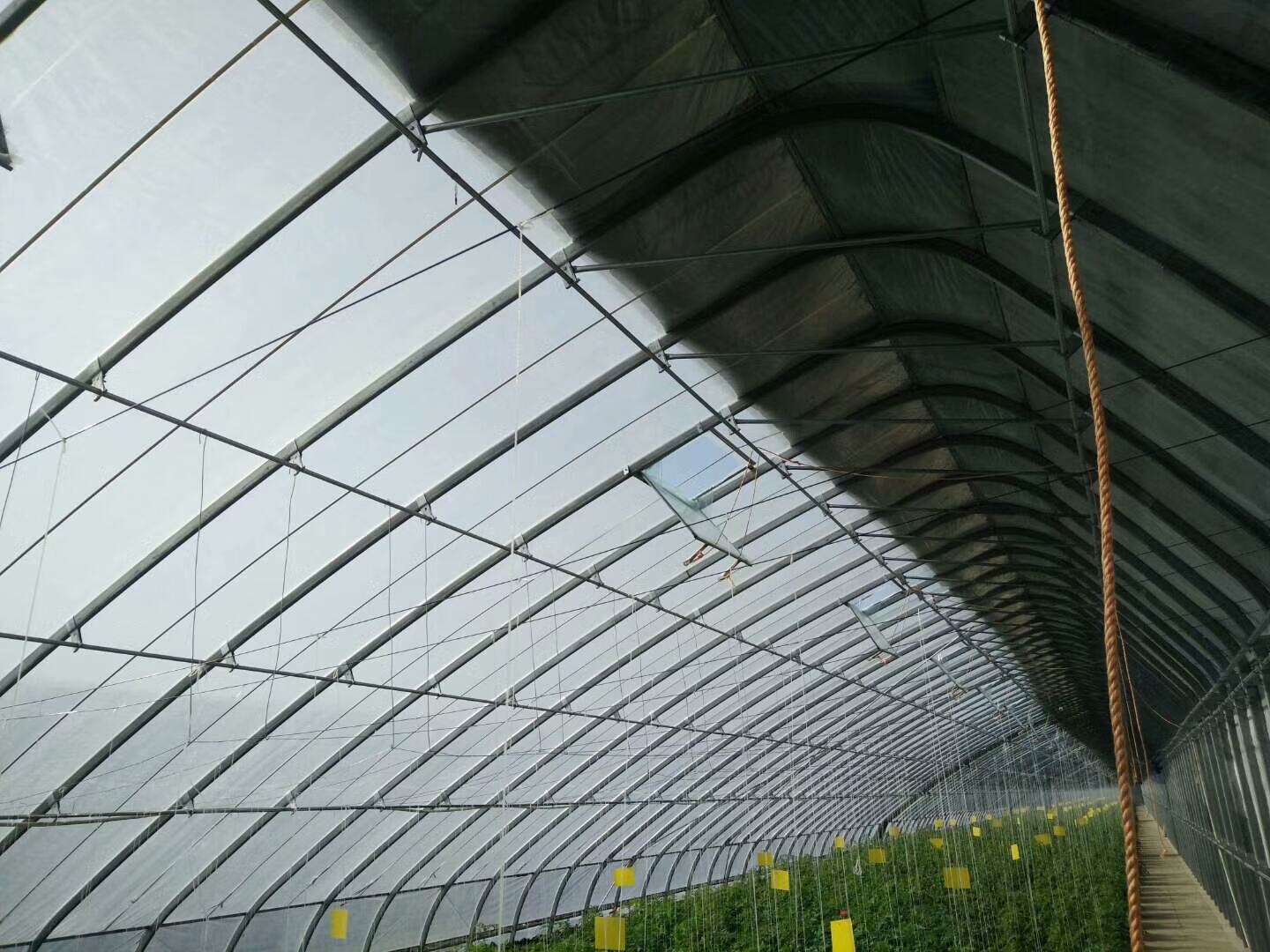

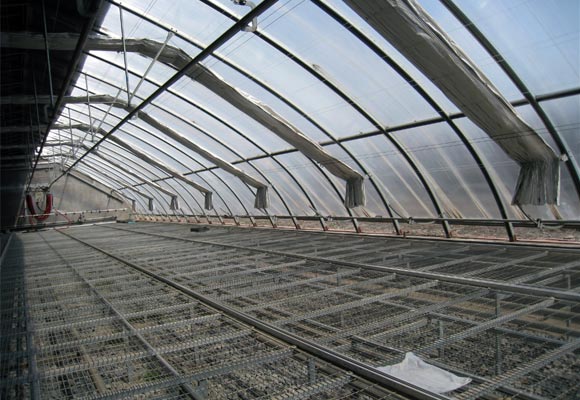

六、內遮陽系統
▲系統基本組成
該系統由遮陽保溫幕、傳動機構、動力裝置、系統支撐件和其他固定件組成。
1、遮陽保溫幕采用上?！皩殐z” 浸鋁合成纖維條遮陽網，遮陽網遮光率65%，使用壽命5年以上。
2、通過傳動軸的轉動帶動纏繞在軸上的鋼絲繩往復運動，遮陽幕活動端與鋼絲繩固定，帶動遮陽保溫幕開閉。
六、采暖系統
理論上講，日光溫室冬季無需采暖，因為有三面保溫墻、保溫被在加上日光溫室本身空間比較低，基本上能過冬，但針對一些作物溫度要求高，需要溫室進行適當?shù)难a(bǔ)充采暖。本次采用水暖加熱。
|
