一、系統組成
外遮陽骨架、電動減速機、外遮陽幕布、托幕線、壓幕線、傳動軸、拉幕齒輪齒條、齒條推拉桿、支撐滾輪、驅動邊鋁合金型材、定位卡簧、配重板以及相應連接附件等；
二、系統簡述
外遮陽系統與內遮陽保溫系統相比，外遮陽系統能有效的將光線阻擋在溫室外面，從而起到降溫遮蔭作用。
1、系統主要適用于夏季的遮蔭、降溫，使部分陽光進入溫室，保證作物避免強光灼傷，同實低溫室溫度。
2、通過調節遮陽網的開啟關閉，來滿足溫室對光線的需求。
3、高強度的遮陽網具有防雹保護作用。
三、外遮蔭骨架
立柱采用50×50×2.0方管，橫梁采用50×50×2.0的方管，端立柱與第二排立柱之間均用Ф20熱鍍鋅圓管作為斜拉撐。所有鋼構件均采用熱浸鍍鋅。
四、外遮陽保溫幕

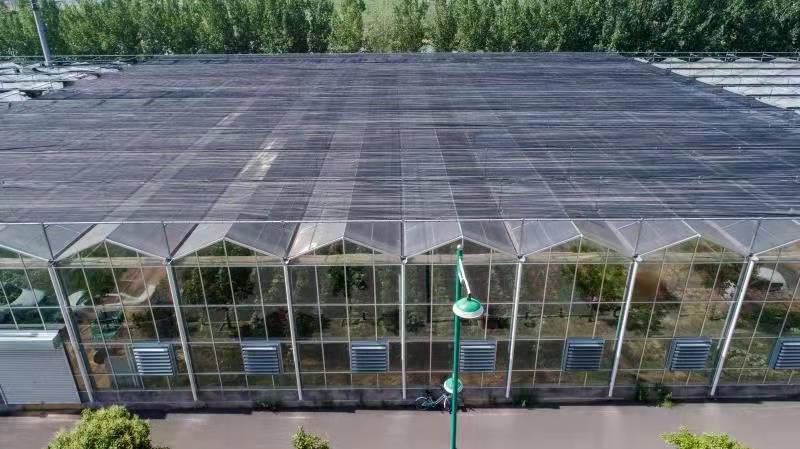

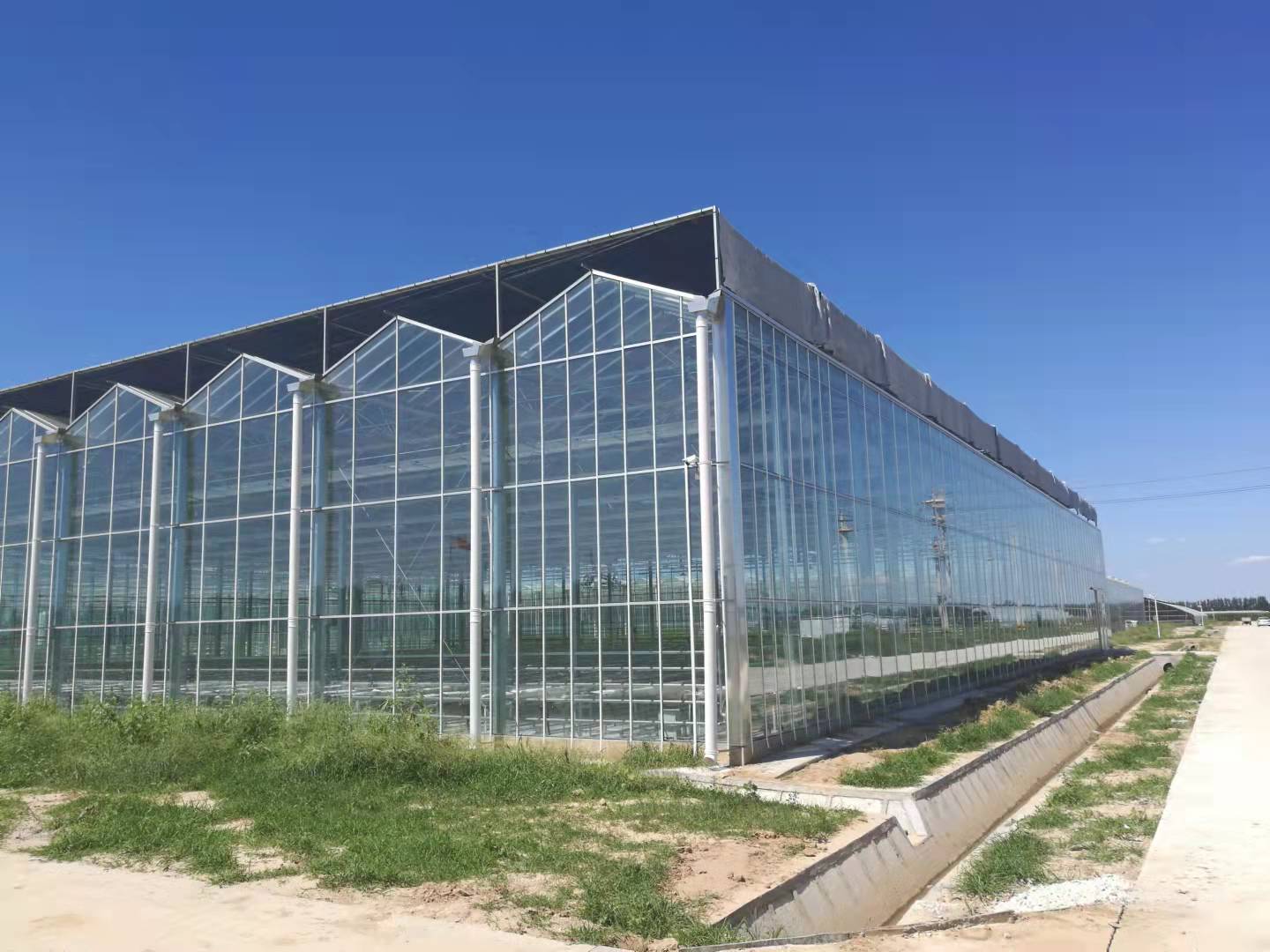

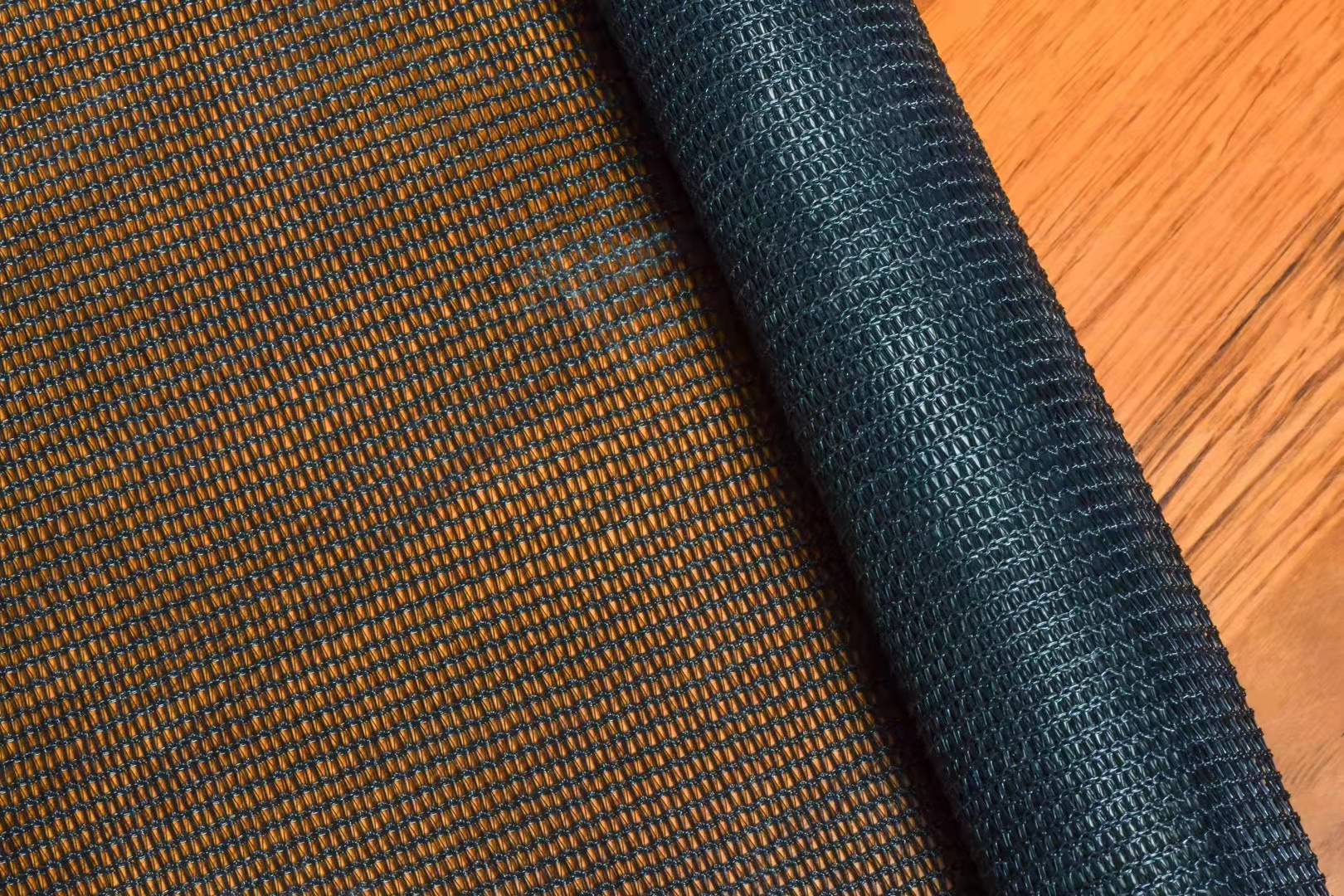

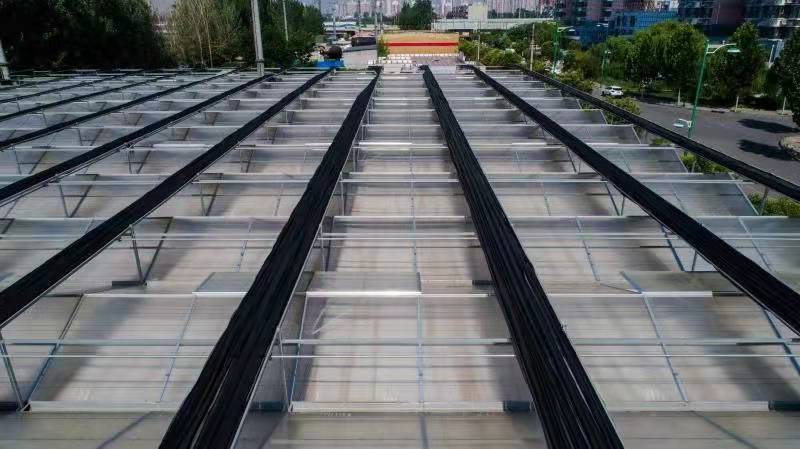

在溫室的頂部，高出屋脊0.5米安裝外遮陽幕,遮蔭材料采用透氣型遮蔭幕，遮蔭率65％，節能率25％，遮陽網采用國產黑色遮陽網，該遮陽網遮光率75%。采用高密度聚乙烯，經紫外線穩定劑祭氧化處理后制作而成。具有不脫線、抗風力強、防紫外線、抗老化、平整度好等優點，使用壽命8年以上。
五、驅動系統
齒輪齒條驅動系統，即以齒輪齒條為主要驅動牽引材料，工作中電動減速機通過轉動軸帶動齒輪運動，齒輪帶動與其嚙合的齒條運動，由此，連接于齒條兩端的推桿在齒條的牽引下，帶動系統的活動邊運動達到啟閉遮陽幕的目的。
該溫室內遮陽保溫系統的驅動采用齒輪齒條驅動系統，行程3700mm，速度0.4m/s。該系統具有以下特點：
1、運行平穩、走行準確；
2、控制面積大，控制精度高，系統密閉性好；
3、使用壽命長，后期維護方便；
|
